油性塗料を拭き取ったぼろ布等は、火をつけなくても、塗料が酸化反応することで発熱し、自然発火を起こす恐れがありますので、速やかに焼却するか、十分水に浸してから処分して下さい。

使用ができるかどうかは保管条件（残液量、保管期間、温度など）により異なります。

一度開封されたキシラデコールの缶には大量の空気が入ります。そして空気中の酸素と塗料中の樹脂が反応し（酸化重合）、すこしづつ樹脂が固まりはじめます。この反応は、空気の量が多いほど、保管期間が長いほど、保管温度が高いほど進みますので、保管条件によっては樹脂が固まり、使用できなくなる場合がございます。

一度開封したキシラデコールは、なるべく早く使いきっていただきますようお願いいたします。

実際の塗装トラブルは、原因が一つで生じることはまれで、複数の原因が重なりあって発生することが多いものです。キシラデコール塗装で発生するトラブルの主な原因は次のとおりです。

• 1. 高含水率材(乾燥不十分の材・雨天時、あるいは雨天直後)への塗布
• 2. 塗布量・塗布回数の不足
• 3. 他の塗料や溶剤との混合
• 4. 低温時(5℃以下)又は高湿度(85％)での塗布
• 5. 塗り重ね乾燥時間の不足
• 6. 被塗布材の塗装前、塗装後の不適切な保管

無着色タイプのキシラデコールカラレスは、有色キシラデコールの下塗り剤として設計されており、防腐･防虫･防カビ成分は含まれていますが、紫外線をカットする顔料が含まれておらず、長期にわたり木焼けや変色を防止できないためです。

キシラデコールワイスは、防腐・防カビ・防虫成分の他に耐候性の維持のために顔料(酸化チタン)が含まれておりますが、白色のため汚れが目立ちやすく、また、有色のキシラデコールの中では耐候性が比較的弱い色です。こまめに塗り替えて使用されることをおすすめします。

キシラデコールは木目の美しさを生かす浸透性タイプの木材保護塗料のため、塗布すると有効成分や顔料が被塗物(木材)に深く浸透し付着します。

そのため一度塗布した色(顔料)を化学的な方法で完全に取り除くことは不可能です。狭い面積ならば木材表面に付着している色(顔料)をサンドペーパーで研磨すれば若干の色落ちはいたします。

従って、キシラデコールの品番色は塗布される前に十分に検討され、必ず試し塗りをされてから塗布されることをおすすめいたします。

しかし、新しく塗装したての場合は、濃い色の方が耐久性があり、汚れも目立たないなどの利点があります。

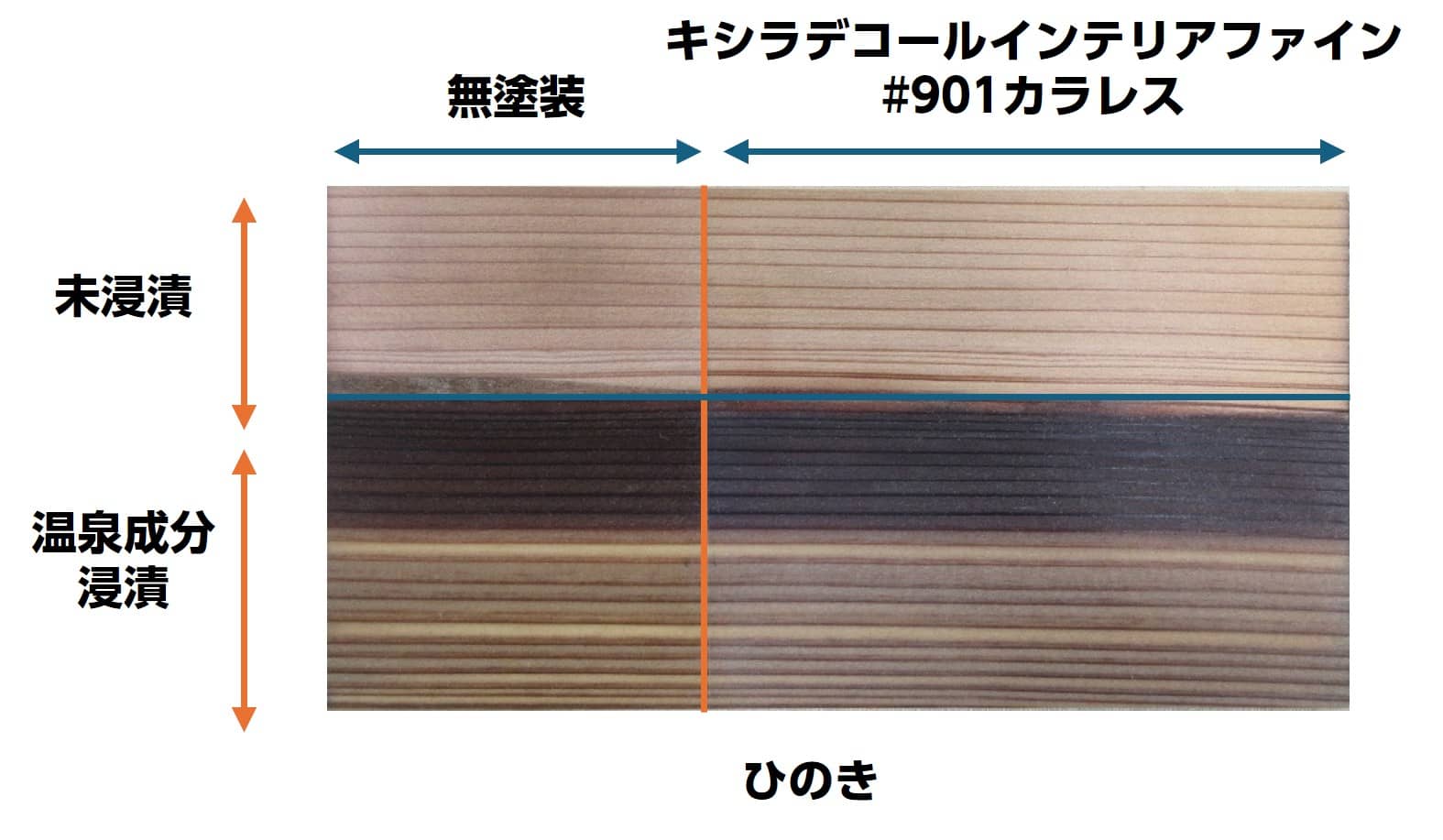

鉄クギなどの鉄イオンや銅イオンが木材に付着すると変色を起こします。 鉄イオンは0.8mg/m2で黒色の汚染を生じさせます。この反応はタンニンなどのフェノール性水酸基と鉄イオンが反応して錯化合物(タンニン鉄)をつくり出すことによるものです。

金属汚染はタンニンが多い樹種（マツ・カラマツ・クリ材など）やpHが低い樹種、含水率が高い木材に多く発生します。

除去方法は、シュウ酸（5％）を塗布し、次に第一リン酸ナトリウム（5％）を塗布してください。

※シュウ酸は劇物のため、薬局で購入の際、印鑑が必要です。

アフリカ産より東南アジア諸国から輸入される南洋材に多発する現象です。

水の中に住んでいるバクテリアによって、木材の細胞膜が部分的に食べられ、その部分でのキシラデコールの木材への吸収が多くなるからです。

キシラデコールカラレスで前処理(下塗り)しても色ムラを十分に防げないことがあります。

合板の表層ベニアに接着剤が滲みだしていることが多く、キシラデコールを塗ったとき、吸収量が部分的に違うため斑点や着色ムラが生じたり、ときには色あせが起こります。

多少濃いめに仕上げて、目立たなくするくらいしか方法はありません。

上塗り有色品とカラレスを3：2（または1：1）程度に混合したものを下塗りし、よく拭き上げた後上塗りを行えば多少着色ムラを防ぐことができます。

合板や集成材にキシラデコールを塗装した場合、接着剤に影響する心配はありません。

キシラデコール「インテリア」を攪拌する際、缶を振ることによって生じる塗料中の泡が問題になります。キシラデコールに比べて泡が消えにくいので、そのままでは刷毛の含みが悪く、きれいに仕上がりません。

下げ缶に移した後、泡が消えるのを待って、塗る前に再度、泡がかまないように刷毛で軽く攪拌してください。

頻繁に手を触れる部位は、色落ちや衣服を汚すことがありますので、乾燥後ウェス等で乾拭きするか、キシラデコール「インテリア」のカラレス、または、キシラデコール「インテリアトップコート」を上塗りしてください。

キシラデコールインテリアやコンゾランといった水性製品に関し、防腐剤や難燃剤等の加圧注入処理材への塗装は、注入薬剤成分が染み出す場合がありますので避けてください。

• 1. コンゾランの塗膜は通気性があるため、ヤニやシミ等の木材抽出成分がにじみ出て、汚れが目立つことがあります。
  ヤニやシミの汚れはラッカーシンナー、あるいはアルコールでよく拭き取っていただくか、脱脂乾燥木材を使用してください。
• 2. タンニン等の木材抽出成分が滲出した場合に、汚れが目立ちやすいホワイトやライトアイボリーなどの淡い色は、脱脂木材以外は避けた方が賢明です。
• 3. コンゾランの通気性を犠牲にするならば、下塗りにストップシーラーを十分塗装し、上にコンゾランを2回上塗りしてください。
  あるいは下塗りにウレタンシーラーを十分に拭きこんだ後、上にコンゾランを２回上塗りしてください。

コンゾランの塗膜は柔軟性に富み木材の伸び縮みに順応できるほか、通気性があり、木材に対する密着性も優れているので塗膜の割れ、ハガレが生じにくくなっております。しかし、密着性が良い分だけ塗膜どうしが接触したときは、逆に剥がれなくなる危険性があります。

これを防ぐには、通気性を妨げることになりますが接触する面どうしの塗膜にエアゾールタイプのシリコンスプレーを塗布して防いでください。

コンゾランの淡色のうち、コンゾランの朱色系（サンライズレッドなど）の色を塗装する場合、顔料の止まりを良くする方法は、下塗りにライトアイボリーまたはホワイトを塗り付けた後、2回以上上塗りしてください。

コンゾランの白色系(ホワイトなど)を塗装する場合は、下塗りにグレイを塗り付けた後、2回以上上塗りしてください。

木材の劣化や変色はいろいろな要因が複雑にからみあって生じます。日光（紫外線）によって木材表面は「日焼け」を生じ、さらに雨水によって溶脱されて「ヤセ」「灰化」が生じます。

ある種のカビは陽のあたる条件でもよく繁殖し、木材表面や内部を黒く変色させます。木材腐朽菌による腐れや木材害虫（ヒラタキクイムシ・ナガシンクイムシ・シロアリなど）の食害によって木材の強度は大きく低下します。木材の劣化や変色のメカニズムは下図の通りです。
